Cada vez que una puerta de cristal se abre a tu paso en un centro comercial, hospital o aeropuerto, detrás hay un sensor que ha detectado tu presencia en milésimas de segundo.
Entender cómo funcionan los sensores de las puertas automáticas permite elegir el sistema adecuado, mantenerlo correctamente y cumplir con la normativa de seguridad vigente.
Hoy en Aluserco profundizamos en los principios físicos, las tecnologías actuales y los criterios prácticos que nuestros profesionales aplican.
Qué hace exactamente un sensor en una puerta automática

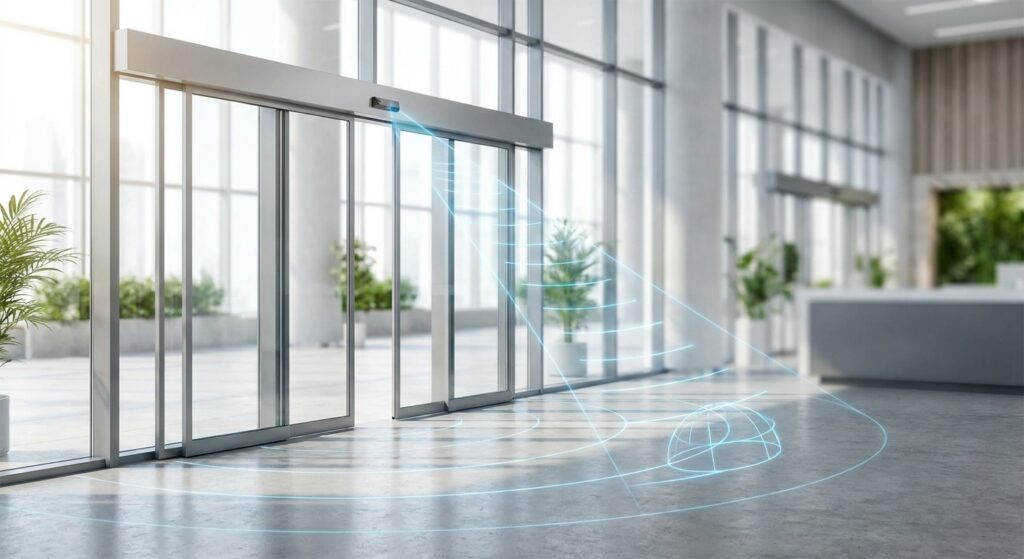

Un sensor de puerta automática es un dispositivo electrónico que monitoriza un área definida frente a la puerta.
Cuando detecta un estímulo —movimiento, calor corporal, variación en una onda reflejada o presión física— envía una señal eléctrica a la unidad de control.
Esta procesa la información y ordena al motor que abra o detenga la hoja. Todo el ciclo, desde la detección hasta el inicio de la apertura, se completa en aproximadamente 0,3 a 0,5 segundos en instalaciones modernas.
Los dos roles del sensor que la mayoría ignora
Una puerta automática bien instalada no lleva un solo sensor, sino al menos dos con funciones distintas. Confundirlos es un error frecuente incluso entre instaladores.
Sensor de activación
Es el que detecta la aproximación del usuario y envía la orden de apertura.
Suele montarse en la parte superior del marco o en el dintel. Su área de cobertura se diseña para anticipar la llegada, de modo que la puerta ya esté abierta cuando la persona alcance el umbral.
Sensor de seguridad
Trabaja en la zona inmediata de la hoja —el recorrido de cierre y el área de aplastamiento—.
Su misión es detener o invertir el movimiento si detecta un obstáculo: un niño, una silla de ruedas, un carrito de la compra.
La norma europea EN 16005:2012+A1:2021 exige la presencia de sensores de seguridad en puertas peatonales motorizadas para evitar atrapamientos. Sin ellos, la instalación no obtiene el marcado CE obligatorio.
Tipos de sensores: principio físico, alcance y uso ideal
Los fabricantes especializados —BEA, Optex, GEZE, Dormakaba— ofrecen tecnologías diferentes porque cada entorno exige prestaciones distintas. A continuación se detalla cada tipo con su fundamento técnico real, no solo una descripción genérica.
Sensor de microondas (efecto Doppler)
Emite ondas electromagnéticas de baja potencia a una frecuencia de aproximadamente 24,125 GHz (banda K). Cuando un cuerpo en movimiento entra en el campo de emisión, la onda reflejada regresa con una frecuencia ligeramente distinta a la original. Esa variación de frecuencia —el efecto Doppler— es lo que el sensor interpreta como presencia en movimiento. Su alcance habitual va de 1 a 4 metros y es ajustable.
Ventaja práctica: funciona en cualquier condición de luz y no le afecta la temperatura ambiente. Limitación: solo detecta movimiento; una persona inmóvil en el área de cobertura no genera señal. Por eso no debe usarse como sensor de seguridad por sí solo.
Sensor infrarrojo pasivo (PIR)
Contiene un elemento piroeléctrico que reacciona a la radiación infrarroja emitida por los cuerpos con temperatura, en el rango de 8 a 14 micrómetros.
No emite ninguna señal: solo «escucha» el calor. Detecta el contraste térmico entre una persona y el fondo, lo que le permite identificar presencia estática, no solo movimiento.
Ventaja práctica: bajo consumo, coste reducido, ideal para detectar personas detenidas en el umbral. Limitación: sensible a fuentes de calor externas (radiadores, incidencia solar directa) que pueden provocar falsas activaciones.
Sensor infrarrojo activo (cortina IR o barrera óptica)
Funciona con un emisor y un receptor alineados. El emisor proyecta uno o varios haces de luz infrarroja; cuando un cuerpo interrumpe el haz, el receptor deja de recibir la señal y activa la alarma de seguridad o la orden de apertura.
Se utiliza ampliamente como sensor de seguridad en los bordes de las hojas para detectar obstáculos en la zona de cierre.
Sensor de presión (alfombra sensible)
Consiste en una plataforma o alfombra con contactos eléctricos internos. El peso de la persona cierra un circuito y genera la señal de activación.
Fue una de las primeras tecnologías empleadas en puertas automáticas. Hoy se usa menos por su desgaste mecánico y su incapacidad para detectar objetos ligeros, aunque sigue presente en algunos accesos industriales.
Sensor radar 2D/3D y LiDAR
La evolución más reciente utiliza tecnología Time of Flight (ToF) o LiDAR para crear un mapa tridimensional de la zona de detección.
Estos sensores miden el tiempo que tarda un pulso de luz (generalmente láser infrarrojo de clase 1, seguro para la vista) en rebotar contra los objetos y regresar. El resultado es una nube de puntos que permite distinguir personas de objetos estáticos como maceteros o papeleras, reduciendo drásticamente las falsas activaciones.
Sensores combinados (híbridos)
Integran microondas + infrarrojo pasivo en una misma carcasa.
El sistema exige que ambas tecnologías confirmen la detección antes de enviar la señal, lo que elimina casi por completo las aperturas falsas. Los recomendamos para entornos con condiciones variables: fachadas acristaladas con exposición solar, zonas con corrientes de aire caliente o proximidad a fuentes de calor.
Tabla comparativa de sensores para puertas automáticas
| Tipo de sensor | Principio físico | Alcance típico | Detecta presencia estática | Coste relativo | Uso recomendado |
|---|---|---|---|---|---|
| Microondas (Doppler) | Ondas a ~24 GHz | 1 – 4 m | No | Medio | Activación en comercios, oficinas |
| Infrarrojo pasivo (PIR) | Piroeléctricidad (8-14 µm) | 2 – 10 m | Sí | Bajo | Seguridad, detección estática |
| Infrarrojo activo (cortina IR) | Barrera emisor-receptor | Ancho de la hoja | Sí | Bajo-medio | Seguridad en bordes de cierre |
| Alfombra de presión | Contacto mecánico | Área de la alfombra | Sí (con peso suficiente) | Bajo | Accesos industriales, garajes |
| LiDAR / ToF 3D | Tiempo de vuelo láser IR | 1 – 6 m (3D) | Sí | Alto | Aeropuertos, hospitales, alto tráfico |
| Híbrido (MW + PIR) | Doppler + piroeléctrico | 1 – 5 m | Sí | Medio-alto | Fachadas acristaladas, zonas complejas |
Cómo funciona el sistema paso a paso
- Monitorización continua: el sensor de activación emite o recibe señales de forma permanente, escaneando la zona programada decenas de veces por segundo.
- Detección: una persona entra en el campo de cobertura. El sensor registra una variación (frecuencia Doppler, contraste térmico, interrupción del haz…).
- Procesamiento: la señal llega a la unidad de control central (ECU). Esta verifica que la detección es válida —no un artefacto por viento o vibración— y determina la acción.
- Activación del motor: la ECU envía corriente al motor eléctrico (habitualmente un motor DC sin escobillas en puertas correderas modernas). Las hojas se desplazan sobre los raíles mediante un sistema de correa dentada o piñón-cremallera.
- Mantenimiento en apertura (hold time): la puerta permanece abierta un tiempo programable —típicamente entre 2 y 8 segundos— mientras el sensor de seguridad monitoriza la zona de paso.
- Cierre controlado: si no hay obstáculo, la ECU ordena el cierre. Si el sensor de seguridad detecta presencia en la zona de riesgo, el cierre se detiene o invierte inmediatamente.
Calibración y ajuste: lo que marca la diferencia en la práctica
Un sensor bien elegido pero mal calibrado genera problemas constantes. Nuestra experiencia indica que la mayoría de las llamadas de mantenimiento en el primer año se deben a una configuración inicial deficiente, no a fallos del hardware.
Zona de detección
Los sensores de microondas y PIR permiten ajustar el área de cobertura mediante DIP switches o potenciómetros en la placa. En entornos con acera estrecha o tráfico peatonal lateral intenso, la zona debe estrecharse para evitar aperturas innecesarias cada vez que alguien pasa caminando en paralelo a la fachada.
Sensibilidad
Regula el umbral mínimo de variación que el sensor acepta como detección válida. Una sensibilidad excesiva dispara falsas activaciones por hojas de árboles, insectos o lluvia. Una sensibilidad baja puede hacer que el sensor no detecte niños pequeños o personas en silla de ruedas con movimiento lento. Los expertos recomiendan realizar pruebas con diferentes perfiles de usuario durante la puesta en marcha.
Tiempo de retención (hold time)
Es el intervalo que la puerta permanece abierta tras la última detección. En un comercio de paso rápido, 3 segundos pueden bastar. En la entrada de un hospital con pacientes de movilidad reducida, 6 a 8 segundos mejoran la accesibilidad y reducen el riesgo de golpe.
Problemas frecuentes y soluciones
La puerta se abre sola sin nadie delante
Causas habituales: reflejos de luz solar directa sobre el sensor PIR, objetos oscilantes en la zona de detección (banderolas, señalización colgante), interferencia de otro sensor cercano a la misma frecuencia. Solución: reorientar el sensor, ajustar sensibilidad, instalar parasoles o sustituir por un sensor híbrido con doble validación.
El sensor no detecta a niños o personas de baja estatura
Los sensores de microondas montados en el dintel tienen un ángulo de emisión que puede crear un punto ciego a menos de 50 cm de la puerta y por debajo de cierta altura. Solución: añadir un sensor de seguridad tipo cortina IR en las columnas laterales o usar un sensor 3D ToF que cubra todo el volumen.
Degradación por suciedad o humedad
El polvo sobre la lente de un sensor PIR reduce su sensibilidad progresivamente. En entornos industriales o exteriores, la acumulación es más rápida. Solución: limpieza trimestral de la óptica con paño suave y protocolo de mantenimiento preventivo según las indicaciones de la norma UNE-EN 12453.
Interferencia entre sensores de puertas contiguas
En vestíbulos con dos puertas automáticas enfrentadas, los sensores de microondas pueden activarse mutuamente. Solución: utilizar sensores con canales de frecuencia ajustables o tecnología de pulsos codificados que evitan la interferencia cruzada (cross-talk).
