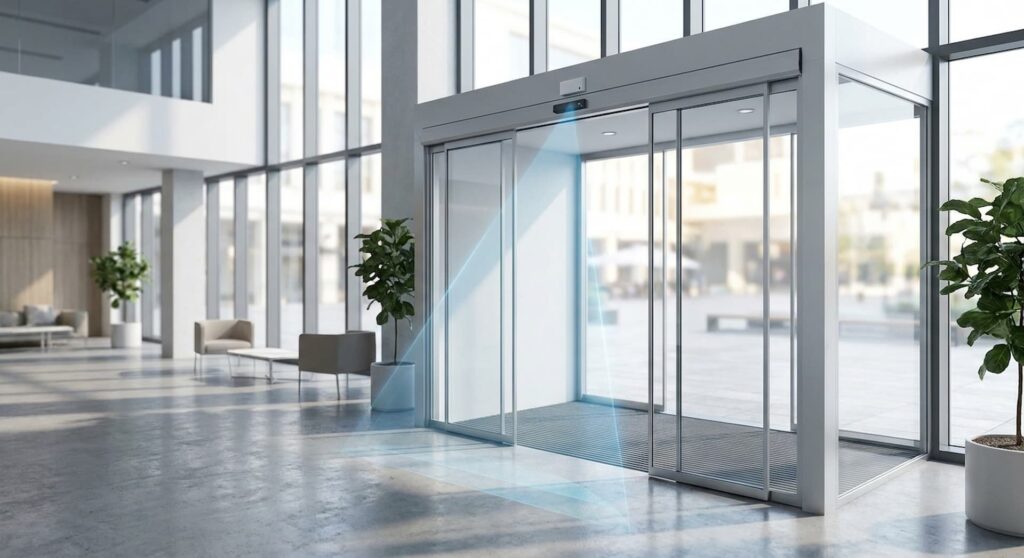

Entender cómo funcionan los sensores de las puertas automáticas es fundamental para elegir, mantener y optimizar cualquier instalación en un garaje o una vivienda.
El sensor es el componente que «decide» cuándo se abre y cuándo se cierra la puerta; sin él, el motor sería inútil. En este artículo de Aluserco desglosamos cada tecnología de detección, sus diferencias reales, la normativa aplicable en España, y los problemas más frecuentes con soluciones prácticas.
Qué es un sensor de puerta automática y qué función cumple
Un sensor de puerta automática es un dispositivo electrónico que detecta la presencia o el movimiento de personas u objetos en una zona definida. Al hacerlo, envía una señal eléctrica al controlador (microprocesador) del sistema, que a su vez activa el motor para abrir las hojas. El ciclo completo sigue esta secuencia:
- Detección: el sensor capta un estímulo (calor corporal, movimiento, presión o reflexión de ondas).
- Transmisión de señal: envía un pulso eléctrico al controlador central.
- Activación del motor: el controlador ordena al motor —generalmente de corriente continua sin escobillas— mover la correa dentada o el brazo articulado.
- Temporización: transcurrido el tiempo programado (habitualmente entre 3 y 8 segundos), si no hay nueva detección, la puerta inicia el cierre.
- Cierre con supervisión de seguridad: un segundo sensor —el sensor de seguridad— vigila la zona de paso; si detecta un obstáculo, detiene o invierte el movimiento.
Este ciclo se ejecuta en tiempos de respuesta de entre 0,2 y 0,5 segundos desde la detección hasta el inicio de la apertura, dependiendo de la tecnología empleada.
Sensor de activación vs. sensor de seguridad: la diferencia crítica
Un error habitual —incluso entre instaladores con poca experiencia— es confundir estos dos roles. Son funciones distintas, reguladas de forma independiente por la norma UNE-EN 16005:2013+A1:2021, que establece los requisitos de seguridad para puertas peatonales motorizadas en Europa.
- Sensor de activación: detecta al usuario que se aproxima y ordena la apertura. Se instala en la parte superior del marco o en el techo, mirando hacia la zona de acceso.
- Sensor de seguridad: vigila las zonas de riesgo de atrapamiento (bordes de cierre, zonas laterales). Su misión es evitar que la hoja golpee a una persona u objeto durante el cierre. Según la Directiva de Máquinas 2006/42/CE, es obligatorio en toda puerta motorizada accesible al público.
Los profesionales del sector insisten: un sistema que solo lleve sensor de activación y carezca de sensor de seguridad incumple la normativa y genera responsabilidad civil directa para el titular del establecimiento.
Tipos de sensores para puertas automáticas
Cada tecnología tiene un principio físico diferente, con ventajas y limitaciones reales. A continuación, los principales tipos y sus especificaciones orientativas.
Sensores infrarrojos pasivos (PIR)
Detectan la radiación infrarroja emitida por los cuerpos con temperatura superior al entorno (en el rango de 8 a 12 micrómetros). Son eficaces para captar el movimiento de personas, pero presentan puntos ciegos si el usuario se detiene dentro de la zona de detección, ya que necesitan variación térmica para generar señal. Rango típico: 2-5 metros. Ángulo de cobertura: 80°-120°.
Sensores infrarrojos activos (fotocélulas y cortinas)
Emiten un haz infrarrojo hacia un receptor o un reflector. Cuando el haz se interrumpe, se activa la señal. Se usan principalmente como sensores de seguridad (cortinas infrarrojas en los bordes de cierre) y como fotocélulas de paso en puertas de garaje. Su ventaja: detectan presencia estática, no solo movimiento. Limitación: la suciedad acumulada en las lentes provoca falsas activaciones o falta de detección.
Sensores de microondas (radar Doppler)
Emiten ondas electromagnéticas de alta frecuencia (generalmente 10,525 GHz en modelos clásicos) y analizan la señal reflejada. Detectan movimiento con gran precisión y velocidad de respuesta (~0,3 s). No les afectan las variaciones de temperatura ambiental, por lo que son la opción preferida en exteriores. Limitación: pueden activarse con objetos en movimiento ajenos al acceso (bolsas arrastradas por el viento, ramas), generando aperturas innecesarias.
Sensores ultrasónicos
Emiten pulsos de sonido por encima de 20 kHz y miden el tiempo de retorno. Detectan tanto movimiento como presencia estática. Su uso en puertas automáticas es menos frecuente que en la industria, pero resultan útiles en entornos con alta variabilidad térmica donde los PIR pierden fiabilidad.
Sensores de presión (alfombras sensibles)
Consisten en una alfombrilla con contactos eléctricos que se activan con el peso del usuario (umbral habitual: 20-30 kg). Fueron la primera tecnología de activación en puertas automáticas. Hoy se usan como complemento de seguridad o en puertas de baja frecuencia de uso. Su principal inconveniente: desgaste mecánico y acumulación de suciedad que reduce la sensibilidad.
Sensores combinados o híbridos
Integran dos tecnologías —normalmente PIR + microondas— en un solo dispositivo. Fabricantes ofrecen modelos híbridos que activan la apertura con la señal de microondas y mantienen la puerta abierta con la detección infrarroja de presencia. Esto elimina los falsos disparos del radar y los puntos ciegos del PIR, logrando el mejor equilibrio entre fiabilidad y seguridad.
Tabla comparativa de sensores
| Tipo | Tecnología | Rango habitual | Detecta presencia estática | Mejor uso | Limitación principal |
|---|---|---|---|---|---|
| PIR | Infrarrojo pasivo | 2-5 m | No | Interior, activación | Puntos ciegos sin movimiento |
| Fotocélula IR | Infrarrojo activo | 0,5-10 m | Sí | Seguridad, garajes | Suciedad en lentes |
| Microondas | Radar Doppler | 1-8 m | No | Exterior, alto tráfico | Falsas activaciones |
| Ultrasónico | Eco sonoro >20 kHz | 1-6 m | Sí | Entornos térmicos variables | Interferencia con otros emisores |
| Presión | Contacto mecánico | Zona alfombrilla | Sí | Baja frecuencia de uso | Desgaste mecánico |
| Híbrido | PIR + microondas | 2-8 m | Sí | Uso general óptimo | Coste superior |
| ToF / 3D | Tiempo de vuelo / cámara | 1-6 m | Sí | Alto tráfico, control de aforo | Precio y complejidad |
Sensores según el tipo de puerta automática
Puertas correderas
Predominan los sensores híbridos PIR + microondas en la zona de aproximación y cortinas infrarrojas en los bordes de cierre. Son la configuración más extendida en comercios y centros sanitarios.
Puertas batientes automáticas
Requieren sensores con zona de detección más amplia para evitar golpes durante la apertura hacia el usuario. En la práctica, los instaladores combinan un radar de activación con un sensor de seguridad de cortina vertical en ambos lados de la hoja.
Puertas giratorias
Usan sensores de presencia en cada compartimento y cortinas infrarrojas en los bordes de las hojas. Los modelos de alta gama integran sensores ToF para regular la velocidad de giro según el flujo de personas.
Instalación y calibración del sensor
La correcta instalación determina el rendimiento del sistema. Parámetros clave que los técnicos ajustan:
- Altura de montaje: entre 2,2 y 3,0 m para sensores de techo.
- Ángulo de inclinación: condiciona la profundidad de la zona de detección. Un error de 5° puede generar un punto ciego de más de 50 cm.
- Sensibilidad: ajustable para evitar falsas activaciones por insectos, lluvia o movimiento de vegetación cercana.
- Zona de detección: se delimita para coincidir con el área útil de paso, evitando activaciones por peatones en la acera que no pretenden entrar.
Nuestra experiencia indica que más del 60 % de los problemas recurrentes en puertas automáticas tienen su origen en una calibración deficiente, no en un fallo del propio sensor.
Problemas frecuentes con sensores y cómo solucionarlos
| Problema | Causa probable | Solución |
|---|---|---|
| La puerta se abre sola sin nadie delante | Sensor de microondas demasiado sensible o detectando objetos en movimiento fuera de la zona de paso | Reducir sensibilidad, reorientar el ángulo, cambiar a híbrido |
| La puerta no se abre al acercarse | Lente del sensor sucia, desalineación, fallo eléctrico | Limpiar con paño seco, verificar alineación y alimentación |
| La puerta se cierra sobre las personas | Sensor de seguridad inoperativo o mal calibrado | Revisión inmediata por técnico certificado (riesgo de atrapamiento) |
| Activaciones intermitentes | Interferencia electromagnética, cableado dañado | Comprobar apantallamiento del cable, alejar fuentes de interferencia |
| Detección errática en exteriores | Lluvia, nieve, insectos o reflejos solares directos | Instalar visera protectora, ajustar zona muerta inferior |
Normativa y seguridad en España y Europa
Toda puerta automática accesible al público debe cumplir:
- UNE-EN 16005:2013+A1:2021: establece los requisitos de seguridad en uso, incluidos los tipos de protección obligatorios (principal, secundaria) y las pruebas de fuerzas de cierre máximas.
- Directiva de Máquinas 2006/42/CE: exige evaluación de riesgos, marcado CE y declaración de conformidad.
- Reglamento de Productos de Construcción (UE) 305/2011: aplicable cuando la puerta forma parte de la envolvente del edificio.
Consigue puertas automáticas de calidad en Aluserco
Ahora que sabes cómo funcionan los sensores de las puertas automáticas, te invitamos a renovar tu instalación con nuestras puertas de garaje en Aluserco. Nos respalda la calidad de Hörmann, un referente en el sector de los automatismos en Europa.
Preguntas frecuentes
¿Cuánto dura un sensor de puerta automática?
La vida útil media de un sensor de calidad oscila entre 8 y 15 años, dependiendo de la tecnología, la exposición a la intemperie y el mantenimiento. Los sensores de microondas y PIR sin partes móviles tienden a durar más que las alfombras de presión, que sufren desgaste mecánico.
¿Se pueden desactivar los sensores de una puerta automática?
Sí. La mayoría de controladores permiten desactivar el sensor de activación y bloquear la puerta en posición cerrada o abierta. Sin embargo, desactivar el sensor de seguridad está prohibido por la norma UNE-EN 16005 mientras la puerta sea accesible al público, ya que suprime la protección anti-atrapamiento.
¿Cada cuánto hay que hacer mantenimiento a los sensores?
Los profesionales del sector recomiendan una revisión preventiva completa al menos cada 6 meses. Esto incluye limpieza de lentes, verificación de alineación, comprobación de zonas de detección y test de fuerzas de cierre según la normativa vigente.
¿Qué sensor es mejor para puertas automáticas en exteriores?
En exteriores, los sensores de microondas o los híbridos (PIR + microondas) ofrecen el mejor rendimiento, ya que no se ven afectados por cambios de temperatura ambiental ni por corrientes de aire caliente. Se recomienda añadir una visera protectora contra lluvia directa y reflejos solares.
¿Por qué mi puerta automática se abre sola sin que haya nadie?
Las causas más frecuentes son: sensibilidad del sensor de microondas demasiado alta, objetos en movimiento dentro del campo de detección (banderas, vegetación, tráfico), interferencias electromagnéticas o suciedad en las lentes de sensores infrarrojos. Un técnico cualificado puede recalibrar el sensor o ajustar la zona de detección para resolver el problema.
¿Los sensores de puertas automáticas funcionan con lluvia o nieve?
Los sensores de microondas y los híbridos funcionan correctamente bajo lluvia y nieve moderada, ya que las ondas electromagnéticas atraviesan las gotas de agua. Los sensores infrarrojos activos (fotocélulas) pueden verse afectados por acumulación de agua o hielo en las lentes; por eso en exteriores se instalan con protección y calefactores integrados en climas fríos.
